“姑苏”牌反应粘强力交叉膜自粘聚合物改性沥青防水卷材是以SBS弹性体、增粘剂、多种助剂改性的沥青为基料，以强韧的交叉层压膜作为卷材上表面材料，采用可剥离的防粘隔离层为下表面复合而成的无胎自粘防水卷材，具有超强的抗撕拉性，优良的尺寸稳定性、抗紫外线性能及双向耐撕裂性能和抗穿刺性。

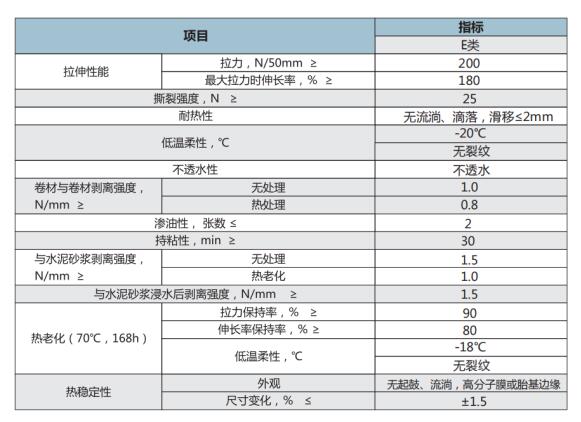

品种规格：
·规格：厚度1.5mm、2.0mm。
·宽度1000mm。
·其他规格供需双方商定。
·按粘结表面分为：单面粘、双面粘。
配套辅材：
·湿铺粘结料。
施工工艺：
·施工准备：包括主材和辅材（密封胶条、密封胶、水泥、中砂、金属压条及螺钉等），技术方案，作业条件和防水基层。
·基层处理：基层应平整、坚实、无起砂。渗漏需预先封堵，凹凸不平处、空洞和延展性裂缝需预先修补，阴阳角应做成半径不小于50mm的圆弧。施工前基层应充分润湿，无积水。
·细部节点处理：按相关规范或设计要求对相关节点及附加层进行处理。
·弹基准线：基准线间距离基本为卷材宽度，也可以多0~5mm。
·涂刮防水卷材粘结剂：水泥砂浆厚度一般10~20mm，水泥净浆厚度一般2~4mm。
·铺贴防水卷材：将防水卷材下层的隔离纸揭掉，铺贴在粘结剂上。相邻卷材之间靠在一起，或留有3~5mm的缝隙。
·拍打卷材上表面提浆：用抹子或橡胶板拍打卷材上表面，赶走下面的气泡，使卷材与粘结剂粘结密实。
·晾放24~48小时：粘结剂充分水化，形成强度，与卷材形成初步粘结。晾放时间长短与环境温度、湿度有关。晾放过程中切勿踩压卷材，避免形成空鼓。
·接缝压实和密封：晾放结束后，即可对卷材密封处理。先将接缝处溢出的水泥、砂等铲除，必要时用纱布搽干净接缝两旁用于密封的卷材表面。用密封胶批刮接缝，再用120mm宽的密封胶条密封。
·收头处理：将防水卷材压入凹槽内，用金属压条和螺钉固定，用密封胶或胶条密封。
注意事项：
·配置粘结材料：水灰比参考值为0.5左右，根据温度和基层情况不同，可适当调整，施工前应进行试验。
·排气、粘合：排除卷材下方的空气，并将相邻卷材的搭接边粘贴牢固。
·不宜在气温较低或过高的条件下施工，自粘防水卷材的包装和隔离纸只能在铺贴时除去。
·不得在铺设过卷材的区域进行开孔等有害防水层的作业，严禁斗车入内，勿将成品碰撞、拖挂，以免破坏防水层。如有防水层破坏应及时用密封膏进行修补加强处理。
·不宜在雨雪天施工。
·粘结剂厚度不能过薄，并且尽可能平整，不能坑坑洼洼，否则卷材黏贴不结实。
运输与贮藏：
·包装：塑胶袋成卷包装。
·贮运：避免日晒雨淋，注意通风。存放于5℃~35℃的干燥阴凉处，卷材应平放。
·贮存期为12个月。超过12个月的，可测试其性能，合格则可继续使用。
